同行销售的船用橡胶气囊和充气橡胶护舷价格极低的原因分析
近年来，市场上出现了一批价格极低的船用橡胶气囊和充气橡胶护舷产品。这类产品虽然在价格上具有一定吸引力，但在质量与性能方面存在严重隐患。以下是导致其价格过低的几个主要原因：

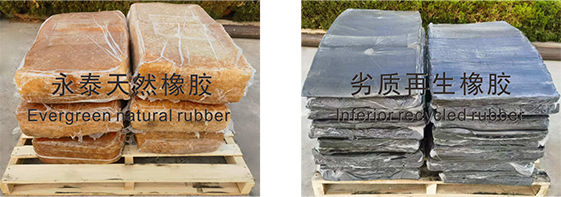

原因一：使用再生胶替代天然橡胶，性能严重缩水
天然橡胶的市场价格每吨通常比再生胶高出一万元以上。低价气囊和护舷大多使用部分甚至全部再生胶替代天然橡胶，虽然大幅降低了成本，却极大影响了橡胶的物理性能。按照ISO14409-2014国际标准和GB/T33487-2017国家标准，外层橡胶的拉伸强度需达到18MPa以上，而使用再生胶的产品通常难以达标，属于不合格产品。
此外，因再生胶耐候性和抗老化能力较差，这类产品表面橡胶通常在3至6个月内就会出现龟裂现象。而青岛永泰的产品，即使在长期暴露于户外环境下，外层橡胶出现裂纹的时间也在3年以上，明显优于市面产品。
原因二：使用涤纶帘子布替代锦纶帘子布，强度与弹性不足

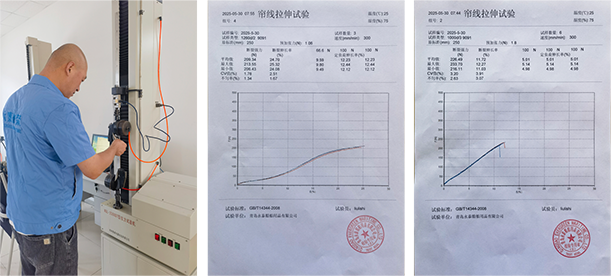

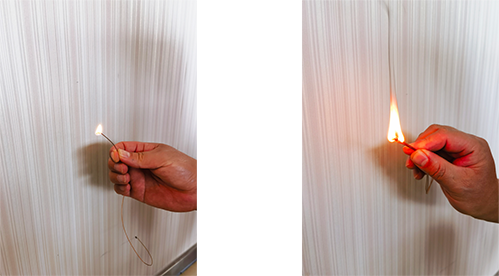

为进一步降低成本，不少低价产品还采用涤纶帘子布（PET）代替锦纶帘子布（尼龙，PA）。二者虽然外观相似，但性能差距明显：
粘合力方面：锦纶与橡胶的粘合力可达258N以上，而涤纶仅为160N左右，极易发生线与橡胶分层鼓包现象。
弹性恢复率：锦纶弹性恢复率在98% 左右，而涤纶恢复率较差，通常在70-80%，难以保持结构稳定。
耐曲挠性：锦纶帘线的抗弯折疲劳性能是涤纶的10倍以上，更适合长期承载应力的产品。
材料成本：锦纶帘子布每吨价格比涤纶高出6000元以上。
因此，用涤纶代替锦纶制造的护舷和气囊，在使用寿命、安全性与性能方面都存在严重缺陷。
原因三：采用拼接工艺代替整体缠绕工艺，结构强度不足
低价产品普遍采用“拼接生产工艺”，即将挂胶帘子布裁剪为矩形和梯形，再分层糊制。这种工艺虽然省工省时、效率较高，但存在诸多问题：
l 结构强度不均匀，拼接处为应力集中点；
l 硫化过程必须依赖外层缠水布，否则易开裂，表面粗糙；
l 外观不规整，使用寿命较短。
相比之下，青岛永泰坚持采用“整体缠绕工艺”，帘子布一体化缠绕成型，每两层以15~25度斜交方式叠合，结构紧密、强度高，且无需缠水布，外观美观、圆润，产品一致性与可靠性显著提升。
原因四：偷工减料，减少帘子布层数
部分低价厂家为降低成本，故意减少骨架材料——帘子布的层数，使得产品的承压能力和耐用性大幅下降，存在严重安全隐患。
原因五：缺乏资质与检测设备，产品质量无保障
这些极低价产品多出自无资质小工厂，花钱购买质量体系认证证书、不具备基本的检验设备，生产过程完全依靠经验“凭感觉”操作，无法进行出厂前的系统性能测试。更缺乏相关行业认证和技术标准的支撑。
总结：低价背后的代价，可能是不可挽回的损失
所谓“一锤子买卖”，低价产品往往是“没有最低，只有更低”。表面上看似价格诱人，实则暗藏诸多质量陷阱。一旦出现问题，这类厂商往往推诿扯皮、甚至直接失联，售后无从保障。
购买船用橡胶气囊和护舷，务必选择有品牌、有资质、有检测能力的专业厂家，才能真正保障使用安全与经济效益。
